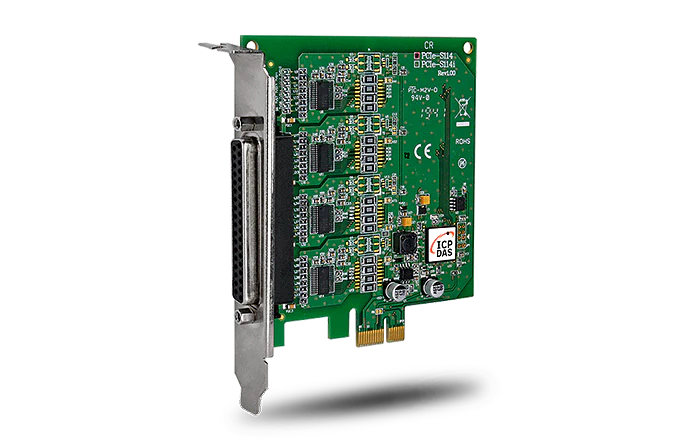

PCIe-S114 и PCIe-S114i: PCI Express, 4-портовая коммуникационная плата RS-232
Компания ICP DAS разработала новую коммуникационную плату PCI Express - PCIe-S114/114i

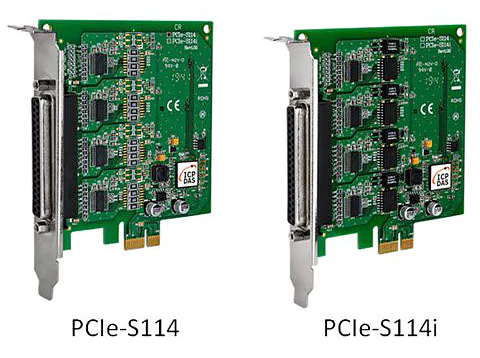

Плата PCIe-S114 / PCIe-S114i имеет 4 последовательных порта RS-232. Каждый порт оснащен аппаратным буфером FIFO на 256 байт, позволяющим достигать скоростей передачи данных до 921600 бит в секунду. Карта PCIe-S114/114i поддерживает автоматическое выделение COM-портов драйверами.
Линии передачи данных каждого последовательного порта на версии PCIe-платы с суффиксом "i" оснащены оптоизоляцией. Встроенные фотопары используют короткий оптический путь передачи для передачи сигнала между компонентами схемы и обеспечивают электрическую изоляцию линий данных. Это может помочь сократить количество контуров заземления, синфазных напряжений и блокировать скачки напряжения, обеспечить электрическую изоляцию и обеспечить значительную защиту от серьезных условий перенапряжения в одной цепи, влияющих на другую.
В суровых промышленных условиях встроенные компоненты защиты от электростатического разряда (для i-версии PCIe-S114i) отводят потенциально опасные заряды от чувствительной схемы, защищая компьютер и оборудование от внезапных и кратковременных электрических токов.
Платы COM портов предназначены для использования с интеллектуальными устройствами, такими как считыватели штрих-кодов, принтеры с последовательным интерфейсом, интеллектуальные датчики, контрольно-измерительное оборудование, компьютеры и практически с любыми устройствами с портом RS-232.
Аппаратный FIFO до 256 байт

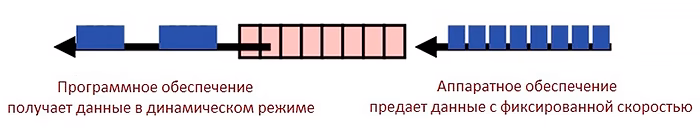

FIFO – «First In, First Out» первым пришел, первым обслужен. Это абстракция способов организации и управления данными относительно времени и расстановки приоритетов.
FIFO используется для буферизации и управления потоком, когда данные поступают от оборудования к программному обеспечению. При использовании аппаратного FIFO (буфера) небольшая задержка в программном обеспечении или операционной системе вообще не приведет к потере данных.
Характеристики:
- Поддержка PCI Express x1
- 4 порта RS-232
- Аппаратный буфер FIFO на 256 байт для каждого порта
- Скорость передачи данных до 921600 бит в секунду
- Компактный дизайн платы
- Автоматическое выделение COM-портов
- Поддержка операционных систем Windows XP/2003/2008/7/8/10 32-/64-бит и ядра Linux от 2.6.31 до 5.16.0
- Изоляция до 3000В (для PCIe-S114i)
